自動曲面掃光機
QM7836-4M

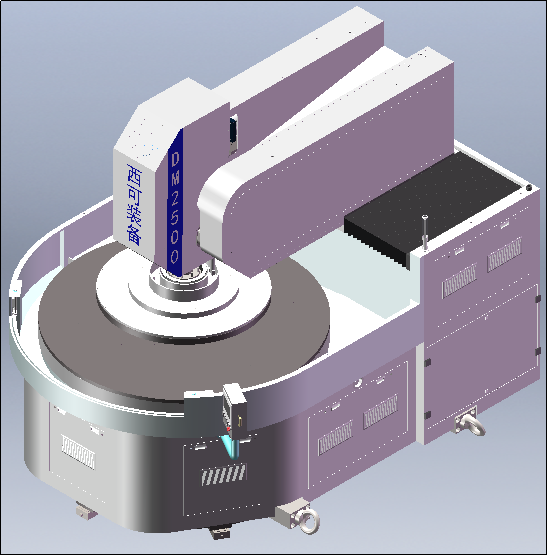

DM2500-1A
設備特點
1、高品質鑄件機身,其剛性好、承載能力強、線脹系數小,為高精高速的研磨拋光加工提供有力基礎;
2、下盤采用高精度流體動壓滑動軸承支撐,其承載能力強,運行平穩可靠,相較之下具有更好的吸震性、更低的熱靈敏度,又因其是滑動摩擦,故對雜質相對不敏感,在精度方面具一定自修復能力;
3、上下盤面采用高強度的HT300灰口鑄鐵,其延展性好,在重載加工條件下不易發生永久變形,加工穩定性好;
4、上盤升降及翻轉均設有氣缸封閉止動及機械防墜的雙重防護結構:驅動氣缸可實現任意位置的及時停車止動;運行至設定的人工作業位置時,安全鎖鉤可將運動部件鎖住,防止上盤的意外掉落或翻轉,避免人工取放工件、清理盤面或更換拋光盤/拋光墊時可能遭遇的外部失電/失壓造成的人體的傷害,對設備的破壞;
5、精確壓力控制,采用 PLC+電氣比例閥+高精度氣缸的控制模式,實現高精度壓力控制,設定壓力最大可達 1600Kg,壓力控制精度±20Kg;
6、可編程速度控制,實現低速運行平穩無爬行、啟停同步性好等特點;
7、傳動系統采用高精度小齒隙全齒輪傳動,傳動效率和精度高;
8、低臺面半開放式接液盆,清理清潔方便;
9、供液系統具有流量監控、溫度監測及控制、液位檢測、PH 值監測及調節等功能,具有一定的智能性,能更好的適應加工工藝性;
設備規格
下盤
尺寸
∅2500mm ×80mm
材料
HT300
轉速
5-50rpm
驅動電機
55kw AC380V 50Hz1440rpm
上盤
尺寸
Ø1500×80mm
材料
HT300
轉速
4 -40rpm
驅動電機
11kw AC380V 50Hz1440rpm
上盤橫移
行程
±650mm(以下盤中心為0計)
快移速度
12m/min
驅動電機
4.4Kw 1500RPM AC380V 50Hz
上盤升降
行程
-30~220mm(以下盤表面為0計)
驅動氣缸
Ø200
上盤翻轉
最大角度
84°
驅動氣缸
Ø200×2
